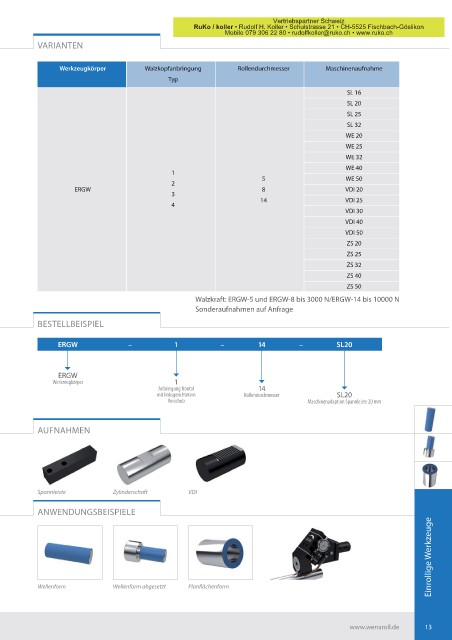

Page 13 - Rollieren mit Wenaroll

!
"# $
% &'( )&* +& $ , $ $
V
BEARBEITUNGSPARAMETERARIANTEN

Werkzeugkörper Walzkopfanbringung Rollendurchmesser Maschinenaufnahme
Typ
SL 16
SL 20
SL 25
SL 32
WE 20
WE 25
WE 32
WE 40
1
5 WE 50
2
ERGW 8 VDI 20
3
14 VDI 25
4
VDI 30
VDI 40
VDI 50
ZS 20
ZS 25
ZS 32
ZS 40
ZS 50
Walzkraft: ERGW-5 und ERGW-8 bis 3000 N/ERGW-14 bis 10000 N
Sonderaufnahmen auf Anfrage

BESTELLBEISPIEL

ERGW – 1 – 14 – SL20

ERGW
Werkzeugkörper 1
Anbringung frontal 14
mit linksgerichtetem Rollendurchmesser SL20
Vorschub Maschinenadaption Spannleiste 20 mm

AUFNAHMEN

Spannleiste Zylinderschaft VDI

ANWENDUNGSBEISPIELE
Einrollige Werkzeuge

Wellenform Wellenform abgesetzt Planfl ächenform

www.wenaroll.de 13
